  X9充裝泵：D12-50x9臥式多級離心泵

  發布時間：2020-08-18

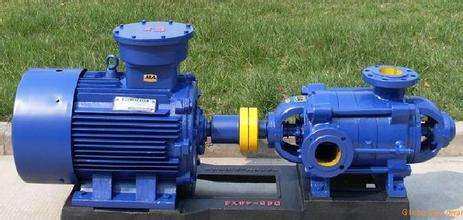

  X9充裝泵：D12-50x9臥式多級離心泵概述：

  D12-50x9臥式多級離心泵供輸送清水及物理化學性質類似于水的 液體之用。該泵揚程為H：450米，流量Q：12.5m3/h。液體的最高溫度不得超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。使用溫度T：80℃+80℃。

  X9充裝泵：D12-50x9臥式多級離心泵產品結構說明

  D12-50x9臥式多級離心泵為多級分段式，其吸入口位于進水段上，成水 平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。多級離心泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。

  D12-50x9臥式多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

  葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。

  軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。

  密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。

  平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。

  平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

  軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。

  軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。

  填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

  X9充裝泵

  ......

•

  一說潛液泵無密封型泵

  發布時間：2020-08-17

  LNG潛液泵無密封型泵是一種浸沒式兩級離心泵，整體浸入泵池中，無密封件，所有運動部件由低溫液體冷卻和潤滑。由于與傳統泵有不同的結構特點，LNG潛液泵無密封型泵在LNG行業中具有非常大地優點：

  ①泵體完全浸沒在液體中，工作噪聲非常小；

  ②不含轉動軸封，泵內有封閉系統使電機和導線與液體隔絕；

  ③電動機不受潮濕、腐蝕的影響，其絕緣不會因?yàn)闇囟茸兓鴲夯?/p>

  ④消除了可燃?xì)怏w與空氣接觸的可能，保證了安全性；

  ⑤將電機與葉輪設計在同一個軸上，省去了聯軸器和對中的需要；

  ⑥平衡機構的設計使軸承的使用壽命和泵的大修周期延長；

  ⑦葉輪和軸承通過液體自身潤滑，不需要附加的潤滑系統；

  ⑧無需使用防爆電動機。

  如果低溫潛液泵無密封型泵在操作時沒有完全預冷就開車，泵雖然能夠起壓，但密封接觸面沒有形成潤滑液膜，機械密封在短時間內可能磨壞而影響泵的可靠運行，因此用戶在使用潛液泵無密封型泵進行卸車或?yàn)長NG車輛加液時必須使泵預冷充分；介質為LNG時，潛液泵無密封型泵的允許最小凈壓頭為0.8m，潛液泵無密封型泵工作時必須保證其進口壓力不得小于最低凈壓頭的要求。進口凈壓頭是指液體實際壓力與液體的飽和蒸汽壓力的差值。因此儲罐內必須保留有足夠量的LNG液體，即最低液位不得低于相應的設定值。為達到滿意的運行效果和較長的使用壽命，在運行時應隨時對泵進行檢查，傾聽有無異常噪音或振動，如有則及時停機并通知相關人員進行維護。 LNG低溫泵由一臺變頻器控制，由變頻調速電機驅動，其額定功率為11~15KW。潛液泵無密封型泵即可以作為LNG加液泵為LNG加氣機提供LNG液體，也可以作為卸車泵為LNG槽車卸車。潛液泵無密封型泵安裝在泵池中，泵池的設計壓力為1.6MPa，整個結構無密封組件，結構緊湊，便于安裝和維護，預冷時間短，可在短時間內啟動。低溫泵池具有以下特點：

  ①設計了泵池蓋隔冷結構，泵池絕熱性能顯著提高；

  ②進出液管一體化真空管路設計，既提高了絕熱性能又優化了管路布置，整體效果十分美觀；

  ③在泵池蓋上加裝了壓力、溫度傳感器和泵池氣相管的實用裝置；

  ④泵池有足夠的保冷性能，泵體的真空外殼和上蓋在運行過程中沒有結霜現象，24小時內低溫液體蒸發≤30％.

  ⑤ 泵池設計易于維修，更換低溫泵易損件時間不超過8小時。廣泛使用的LNG潛液泵無密封型泵生產廠家有ACDCRYO公司、CRYOSTAR公司、RUHRPUMPEN、CRYOMEC公司、NIKKISO公司等。

  二、LNG潛液泵無密封型泵結構：大型LNG 儲罐和LNG 船結構特殊，在罐體底部開孔接管將泵安裝在外會對罐體造成較大影響，此外泵的密封和保冷難度較大，因此，大型LNG 儲罐及LNG 船向外輸送LNG 時必須采用潛液泵無密封型泵。潛液泵無密封型泵通常安裝在儲罐底部，每臺泵設置一根豎向泵井，泵井與儲罐底部之間設置底閥。當泵通過泵井上部吊裝到泵井底部時，在重力作用下，泵的底座將底閥壓開，儲罐空間與泵井連通。需要維修時，泵在泵井內被提升的過程中將失去作用在底閥上的重力，底閥在彈簧和儲罐內靜壓共同作用下將自動關閉，泵井被封住，LNG無法進入泵井內部。泵井在泵安裝時可起到導向作用，在檢修時可將泵從泵井中取出，同時泵井也是泵的排出管，與儲罐頂部排液管連通。大型LNG 儲罐和LNG 船用低溫潛液泵無密封型泵的結構如圖1所示，為多級離心泵，屬于全浸潤型，可進行變頻調速。主要結構有: 導流器、擴散器、電機、主軸、軸承、葉輪、推力自平衡機構( Thrust EqualizingMechanism，簡稱TEM) 、振動監測器等。

  2． 1 導流器導流器設置在LNG 低溫潛液泵無密封型泵的進液口處，由導流腔和安裝在主軸上的誘導輪組成，早期的LNG 潛液泵無密封型泵采用葉輪狀誘導輪用于改善凈吸入壓頭( Net Positive Suction Head Requirements，簡稱NPSHR) ，到20 世紀70 年代，源于火箭燃料泵送技術的高強度螺旋狀誘導輪被用于LNG 低溫潛液泵無密封型泵。螺旋狀誘導輪如圖2 所示。如今，通過改變誘導輪的葉片數量、葉片安裝角、導程及進出口輪轂比等參數可設計出能夠滿足特定要求的導流器。導流器的主要作用是減少進液口處流體阻力，降低NPSHR，并能有效防止進液口處產生氣蝕，提高泵的運行平穩性。

  2． 2 擴散器和TEMLNG 低溫潛液泵無密封型泵的葉輪軸和電機轉子同軸，葉輪工作時由于流體運動和機械結構產生的不平衡造成的徑向力和軸向力，直接影響電機和軸承的使用壽命及泵的維修周期，幾乎所有的LNG 潛液泵無密封型泵都采用了某種形式的液壓平衡系統來平衡徑向力和軸向力，通常徑向力是由擴散器來消除的，軸向力則是由TEM 來平衡。擴散器安裝在葉輪的上部，用來平衡LNG 作用在葉輪上的徑向力。LNG 被葉輪帶動進入擴散器，沿螺旋狀擴散器葉片向上流動，此過程具有良好的液壓對稱性，理論徑向力為零。擴TEM 設置了一個固定的徑向孔和可變的軸向孔，LNG 流經折流板與平衡塊之間的可變軸向孔時，作用在平衡塊上的壓力會發生變化，當平衡塊下方的反作用力與平衡塊上端出口的的壓力相等時，即可實現軸向力的平衡［2］。在整個流量范圍內，通過平衡塊的上下移動形成孔隙變化來調節軸向力的技術經過多年的實際應用被證明既靈活又可靠，近年來得到廣泛采用。

  2． 3 監測與保護LNG 低溫潛液泵無密封型泵中電機轉子、葉輪、擴散器葉輪、誘導輪等部件被布置在一根主軸上，由于質量的不對稱性在運轉過程中會發生振動。為了解泵的振動情況，目前通常采用的方法是在泵的頂板上部安裝一個壓電式加速度傳感器用來監測系統的振動。如果振動超過規定的標準，系統自動報警。監測LNG 低溫潛液泵無密封型泵性能最有效的方法是采用分布式控制系統( Tributed Control System，簡稱DCS) 。對泵的電流、流量和壓力進行監測可以了解泵的實際運行情況，如果上述參數出現明顯異常，表明泵需要進行維修。為了保護泵的正常運行，電氣系統中的繼電器應具有低電流和過電流保護裝置。通常電流強度減小表明泵的入口壓力降低，電流增大說明存在機械故障或電纜異常，此時需要對泵進行檢查維護。此外，DCS 系統還應具備低入口壓力和低流量保護功能，當泵的入口壓力低于設定值時或工作流量小于泵的最小流量時裝置應能報警，目前的大多數DCS 系統都擁有良好性能，能夠滿足LNG 潛液泵無密封型泵的操作需求。

  2． 4 電機與低溫電纜LNG 低溫潛液泵無密封型泵的電機浸沒在LNG 中，處于無氧環境，消除了機械密封和其潛在的泄露危險，主要優點是安全。電機能夠被LNG 直接冷卻，無需其他冷卻方式，尺寸僅為風冷電機的一半，電機效率較高，結構緊湊。由于LNG 低溫潛液泵無密封型泵功率較大，從電壓為380 伏的5 千瓦到電壓高達6600伏的近3 兆瓦，電機要求有較大的啟動系統，啟動電流約為泵滿載工作電流的6． 5 倍。為了降低啟動電流，軟啟動技術、自耦變壓技術和變頻驅動技術已被廣泛應用于LNG 潛液泵無密封型泵中。電機如圖4 所示，采用3 相鼠籠式設計，為確保定子轉子不受影響，銅繞組線圈采用環氧樹脂絕緣漆進行保護，并進行低溫處理，確保電機的絕緣性能。通過真空浸漬處理，消除了定子硅鋼疊片固化過程中產生的空氣間隙，防止發生局部放電和電暈對繞組造成破壞。

  LNG 低溫潛液泵無密封型泵電纜處于低溫的LNG 中，需要特殊設計并采用耐低溫材料，在－ 200℃低溫下能保持足夠的彈性和韌性，且具有良好的絕緣性。低溫電纜一般在導體表面依次涂覆半導體材料、絕緣體材料及聚四氟乙烯保護層，最外面為特氟龍與不銹鋼網殼保護套，電纜在出廠前還應做－200℃的低溫試驗，確保其各項指標符合要求。

  2． 5 軸承軸承是任何旋轉機械整體設計的重要組成部分，LNG 低溫潛液泵無密封型泵軸承的操作條件非常苛刻，要承受－ 162℃的低溫，且無法進行外部潤滑，同時由于工作環境和檢修條件限制，其應具備高轉速和長壽命的特點，因而制造和組裝的工藝技術要求較高。

  軸承一般內外圈和滾珠采用低合金鋼或高碳不銹鋼材料，保持架為有機氟樹脂材料，兩片錨固成型，整體防銹，采用LNG 自潤滑。近年來，氮化硅陶瓷球軸承被廣泛用于LNG 低溫潛液泵無密封型泵，該類軸承的滾珠采用硬質陶瓷球，在運行過程中不斷打磨鋼質滾道，形成了' 自我修復' 的效果，從而保持較高水平的表面光潔度和限制表面損傷，大大提高了耐磨性和疲勞壽命。

  三、可靠性及設計要點

  3． 1 可靠性分析大型LNG 儲罐和LNG 船輸送系統的可靠性非常重要，一般需要安裝2 臺以上的LNG 潛液泵無密封型泵，每臺泵應能實現24 小時不間斷持續工作若干天，要求泵具備良好的工作穩定性。LNG 的轉移通常接近其沸點，對于輸送系統來講，包括系統設計在內的諸多因素均需考慮，確保系統安全可靠。總結多年來LNG 泵發生的故障，其根本原因有:( 1) 系統設計缺陷或操作不當產生的空穴現象;( 2) 泵長時間遠離額定流量或處在最佳效率點之外運行;( 3) 液體中含有碎片或污染物。由于LNG 裝置系統在運行前必須進行吹掃置換，且工作中天然氣都進行過凈化處理，系統通常是潔凈的，故( 1) 、( 2) 是產生故障的主要原因。在實際運行過程中，為了確保輸送系統的可靠性，設計人員和運營商必須對系統的工作環境進行了解，并需要對操作人員進行技術培訓。

  4． 2 設計要點在LNG 低溫潛液泵無密封型泵的設計中，首先要確定電機轉子和主軸的最佳結構，以實現良好的電氣性能和軸體剛度，通過計算來確定軸承的尺寸、跨距和軸徑。此后可進行葉輪設計，LNG 低溫潛液泵無密封型泵通常采用分段輪轂將各級葉輪精確地固定在整體鍛造的一根主軸上。葉輪和擴散器在特定速度、最佳輪轂直徑和高度下應能夠相互匹配。近年來多采用CFD 方法來反復計算得出滿足水力特性要求的各個設計參數，并采用快速成型法制作幾何模型用于水力測試，如果測試結果符合CFD 計算預期，表明LNG 潛液泵無密封型泵的設計目標基本實現。葉輪和擴散器被做成一個轉動組件實體模型，其有限單元法分析應能保證在極限轉速下具有良好的操作性能，轉動組件和一側的電機轉子同時被上部軸承和位于一級葉輪下的推力軸承支撐，另外采用了直徑較大、剛度和穩定性較好的整體鍛造主軸，這些都有助于避免泵長時間處于最佳操作狀態之外時垂直載荷導致的嚴重磨損，在設計時需要重點考慮。

  四、結語

  LNG 低溫潛液泵無密封型泵是LNG 產業鏈中的重要設備，應用非常廣泛。目前國外LNG 潛液泵無密封型泵的發展已經朝著大型、高效、高壓的方向發展，我國尚未掌握關鍵核心技術，自主研發意義重大。國家對LNG 產業的發展規劃指出，今后幾十年是我國天然氣工業的高速發展期，大量LNG 接收站和LNG工廠的規劃建設，將迎來LNG 低溫潛液泵無密封型泵的需求高峰，了解和掌握LNG 低溫潛液泵無密封型泵的相關技術，有助于LNG 低溫潛液泵無密封型泵的正確使用和維護，同時也為國內的自主研發提供了技術參考，具有十分重要的意義。




  ......

•

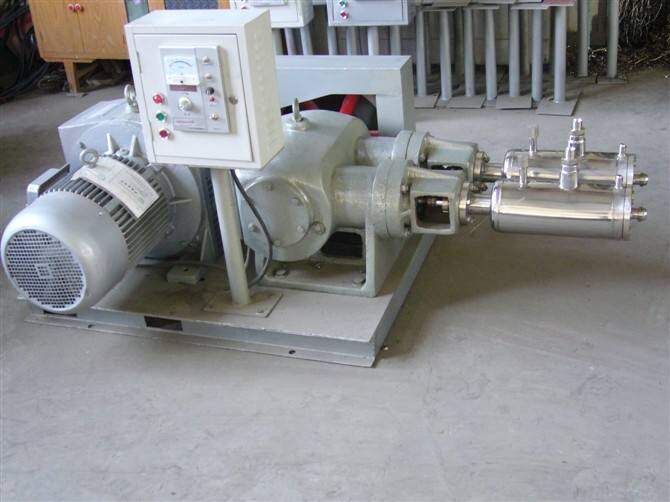

  往復式低溫液體泵 安裝使用手冊

  發布時間：2020-08-14

  忠告

  電氣接線工程應按電氣設備技術標準或規程正確進行，錯誤的接線和非專業人員操作工程會有觸電和引起火災的可能。

  在沒有安全措施的情況下，將其它類型的液體用于本系統，有造成火災、爆炸、致命傷害或窒息的可能。

  高壓下的低溫液體或氣體，如不遵守安全規則，將有可能引起嚴重傷害或致命。

  一、說明

  1、 在您購置本低溫液體泵之際，致以誠摯的謝意，為了使您能放心地使用本低溫液體泵，我們進行了精心的設計和制造，但如果由于安裝和使用不當，仍會引起意外的事故，所以為了安全有效地使用，在安裝和使用前，應注意本手冊中的指導。此外，請慎重保管本手冊。

  2、 本手冊所示安全事項是為了您能安全正確地使用本低溫液體泵，防止對您或他人的危害或損害于未然，一旦實施錯誤的操作法，其產生的后果可分為“警告”和“注意”二部分，其中任何一項均與安全有關，請務必遵守。

  3、 由于本低溫液體泵冷端所用的全部材料均適用于氧介質和深冷介質的工作條件，因此在維護和維修時，必須對泵頭冷端的所有零件進行嚴格的去油脫脂干燥處理。

  4、 如果泵并不馬上安裝使用，那么必須存放在干燥的地方并防止油污、水份和灰塵的侵蝕。

  5、 本低溫液體泵在出廠時，泵頭冷端已進行嚴格的去油脫脂干燥處理，用戶不必再進行安裝前的清洗。但如果泵的冷端進、回氣及排液口的膠帶封口已損壞，則應重新去油脫脂和干燥。

  注 意：泵頭冷端進液口和回氣口的粘膠帶只能在安裝系統時去除，以防止油污或灰塵水份對泵腔內的零件的侵蝕。

  二、概述

  本型往復式低溫液體泵適用于增壓充瓶和管道供氣系統中，其工作目的是將貯槽中的低溫液體增壓汽化后充瓶。它的性能穩定，容易操作，維護方便，在良好的安裝條件下，泵的啟動時間約5～10分鐘，泵頭可獨立卸下，檢修后再裝上，此過程可在2～4小時內完成。

  三、技術參數

  輸送介質：液氧、液氮、液氬

  型    式：臥式 、單缸、活塞泵

  流    量：15-75L/h，30-80L/h，50-300L/h，100-450L/h，200-600L/h，400-800L/h、1000-2000L/h

  最大出口壓力：20 Mpa、16.5 Mpa、5 Mpa、3 Mpa

  最小進口壓力：0.02Mpa

  最大進口壓力：0.8Mpa

  輸入電源：318V、3相、50HZ

  電機工作轉速：600-1250R.P.M

  電機功率：5.5KW，7.5 KW

  （可根據用戶需要定做特殊流量、特殊壓力的泵）

  四、構造組成

  本低溫液體泵主要由電機、皮帶輪、傳動箱和泵頭組成，組裝在公共底座上。

  泵驅動端的作用是將電機的旋轉運動變?yōu)橥鶑?fù)運動且降速，并將電機的輸出功率傳遞給泵頭壓縮端，電機通過皮帶輪、傳動軸、偏心輪、連桿和十字頭等部件來完成功轉換和降速。傳動系統的軸、偏心輪及軸承結構為飛濺浸油型式，這使得動力系統的壽命大大延長。傳動箱內的潤滑油采用N46號機械油，出廠時已調整好，當環境溫度低于－10℃時，由用戶自行調換低凝固點油，一般情況下只需每年更換一次潤滑油即可。油面加到油面鏡三分之二高度為宜。 構造組成見圖3。無級調速由電磁調速電機完成。

  泵頭壓縮端由缸套、泵體、活塞組件、密封器、進液閥、排液閥組成。本低溫液體泵采用了具有良好耐磨性的材料做活塞環和導向環，因而其工作壽命長。密封器由密封性能優良的密封件構成，確保了泵在正常工作壓力下，能夠可靠無故障的運作。本低溫液體泵頭采用真空夾套保溫。活塞與泵端蓋之間的間隙為1.5mm。詳情請見圖4。

  五、安裝

  這里介紹的安裝規則只適宜于常規的操作規范，所以它們只是各種不同使用條下的一些要點簡介，這種安裝規范只涉及了泵的安裝系統中部分設備、管路及閥門，而安裝規則將因不同用戶的需要而不相同。見安裝圖示。安裝工程應由安裝部門針對系統的具體情況和用戶的使用條件進行正確的設計，以保證整個系統能夠安全可靠的工作。本公司推薦圖1所示的流程系統。

  1、泵的安裝條件

   泵的安裝基礎應高于地面50mm，并應建造雨棚。安裝尺寸見圖2，泵周圍應留有人操作的空間。

  2、貯槽

  貯槽向泵排液的接口必須在貯槽的底部，并且貯槽與泵之間距離應盡可能短，不能使用虹吸管，因?yàn)檫@樣管路中有氣體可能形成氣阻，而使泵不能正常工作。貯槽排液接口的直徑應滿足于流量的要求，但不能小于泵的吸入接口的直徑。

  3、布管

  管路布置必須經過精心設計，以避免應力或外力傳遞至工作中的泵上，溫差引起的收縮和膨脹也應在考慮之中，因此，安裝中應考慮管路的補償。見圖1。

  警 告：所有可用閥門切斷的管路部位應配有安全閥，以防止積存的低溫液體汽化所引起額外過高壓力和誤操作引起的過高壓力。

  4、吸入管路

  連接貯槽排液口和泵進液口的吸入管路應盡可能短(一般在0.5米內)，口徑應盡可能大以減少汽化損失和管路壓力損失或冷損失。管路必須保持（由貯槽向泵方向）連續向下傾斜，以使管路中形成的氣體可以返回到貯槽中，考慮到汽化損失，閥門及接口的體積不應太大，過大的體積將增加熱量的傳入。

  由于泵輸送的液體在多數情況下是處于飽和狀態的，因此在由貯槽向泵輸送液體過程中，由于壓力損失而使液體出現部分汽化形成氣腔，這將會引起汽蝕，而使泵受到嚴重的損害，因此泵的吸入管路的正確安裝就顯得十分重要了。根據我們的調查結果顯示，大多數低溫泵不能正常工作的原因是吸入管路沒有正確安裝，即不能維持一個足夠的凈正壓頭（NPSP）或?qū)A槽狀況缺乏了解所造成的。

  凈正吸入壓頭（NPSP）為能量頭，只有當該值高于流動介質蒸汽壓力，才能避免泵產生汽蝕。而提高NPSP有效值的幾種可能的辦法為：A、提高貯槽與泵吸入口的液位差； B、降低液體溫度（將貯槽氣相放空以減少熱蒸汽）；C、提高貯槽的初壓（這種情況只適于液相平衡條件下的升壓）；D、泵的進液管路與回氣管路進行良好的絕熱包扎；E、同樣的外部條件下，良好的泵結構所產生的壓力損失較少；F、管路應盡量減少彎頭的數量且采用較大的轉角半徑。

  5、回氣管路

  連接貯槽回氣口和泵回氣口的管路應盡可能短且貯槽回氣接口的管口直徑應大于泵回氣接口的管口直徑，連接時應采用錐形縮節過渡連接，泵與貯槽回氣管路間應沒有虹吸現象，管路必須保持（由泵向貯槽方向）連續向上傾斜，以避免產生氣阻現象。考慮到管路汽化引起的冷損，貯槽與泵之間的吸入管路和回氣管路應進行良好的絕熱包扎。回氣管路上設放空閥可檢查泵冷卻狀態，放空閥盡可能安裝在回氣管路的較高點。回氣管路應盡量減少彎頭的數量且采用較大的轉角半徑，此外必需是絕熱的。

  6、排出管路

  去匯流排的排出管路的直徑至少要有泵的排液接口那么大，一般要大一些而且至少要3米長，在排液管路中應裝有一個放空閥，以根據泵的預冷情況適當排放一些氣體加速泵的啟動。為確保系統的安全性，在排出管路中最好設置一個壓力開關，當工作壓力超過設定壓力時，壓力開關可自動切斷電源，聯鎖電機停泵，這將使您的系統更安全。

  7、控制與安全

  本手冊建議對系統的安全采用多道保護裝置。

  A、泵的出口設置高壓止回閥和壓力表，可最早發現壓力異常、并立即發現止回閥有否裝錯方向（止回閥上均有流向箭頭）。止回閥可有效防止水份和空氣進入充瓶系統，確保氣體純度。

  B、除安全閥防止過高壓力外，本系統還設置壓力傳感器與壓力開關，當發生過高壓力時，壓力開關自動切斷電機電源停泵。

  C、在汽化器后設置溫度指示聯鎖控制電機裝置，防止過低溫度的氣體進入氣瓶，以確保氣瓶安全。特別對于北方和氣溫較低的地區能確保安全。

  D、采用轉速控制器可實現遙控泵的產量，便于管理。

  E、在充瓶設置緊急手動切斷開關，以便切斷泵的電源，或壓力聯鎖開關可自動切斷電源，聯鎖停泵，這將使您的系統更安全。

  警 告：由于本低溫液體泵是正變量泵，如果壓力管路關閉，則將建立20Mpa以上的壓力，極有可能對系統產生嚴重的破壞，所以在壓力管路上必須設置安全閥。

  8、基礎

  地腳螺絲安裝尺寸如圖2所示。

  9、開機前的檢查

  檢查所有的管路、配件、螺栓和電接點是否準備就緒，檢查所有管路接頭部件的密封情況是否達到要求。

  旋轉方向：本低溫液體泵可以雙向運轉，為了確保十字頭、滑套和連桿有更長的使用壽命，可定期更換電機的旋轉方向（約運轉2000小時）。

  六、啟動

  為冷卻泵，首先全開貯槽上氣體回流閥車間或泵后端的放空閥3分鐘左右（吹除管路中的雜質），然后全開液體排出閥，泵的吸入壓頭必須大于0.02Mpa，否則不可能建立起有效的凈正吸入壓頭（NPSP），從而導致無法啟動；接著打開放空閥，當放空閥連續出現液體時則表示泵冷卻完畢。

  低溫液體必須處于一個飽和狀態或一定的過冷狀態，如果液體過于接近氣相點，則在泵的吸入閥工作中產生的壓力損失，使泵抽空，這種情況稱為氣蝕，它可能引起泵的損壞，當泵冷卻完畢（冷卻時間約5~10分鐘），泵即可開機，這時氣體回流閥、液體吸入閥仍處于全開狀態。

  正常的啟動工作，在啟動后將有以下現象：

  泵的排出管路開始結霜。

  可聽到輕微的震動聲，證明泵的進、排出閥正在工作。

  排出管路上的壓力表將顯示逐漸增加的壓力。

  警告：嚴禁泵無液開機。

  注意：泵預冷完畢啟動時，如果發現密封器略有泄漏，則用專用工具略微旋緊密封器的開槽螺母（不漏即可）。螺母千萬不要擰的太緊，以防止活塞桿溫度太高而造成密封器使用壽命下降。

  由于本低溫液體泵采用先進的冷端結構設計，具有較高的抗氣蝕性能，因此，在一般情況下，進行了初步預冷后，啟動電機，即能投入正常的工作，操作十分方便。如果發現泵運轉時電控箱震動較大，建議用戶將電控箱與泵的底座分離并安裝到地面或其它部位。

  如果泵發出異常的聲音，顯示在壓力管路中形成了過高的壓力，那么應立即停泵，查找原因。如果泵壓力上不去，應先找原因再停泵。

  七、停泵

  正常充瓶工作完成后，應首先關閉泵的進液閥和回氣閥，然后再切斷泵的電機電源，打開系統放空閥，放掉殘液。殘液放完后應及時關閉，以防泵頭進水、結冰。

  如果系統出現故障，則應首先切斷泵的電機電源，停止泵的工作，待故障排除后，再重新啟動。

  ......

•

  透平膨脹機的組成、結構與常見故障分析

  發布時間：2020-08-14

  概述

  兩個概念

  （1）焓：

  ：內能是動能和位能之和，動能：分子運動位能：工質分子間的相互作用力

  P：工質壓力

  V：質量體積

  PV：表示工質做功的能力

  工質從一種狀態到另一種狀態：。

  （2）熵：衡量兩種狀態可逆程度（理解性）

  熵不變化：可逆程度100%

  熵增加：越大，可逆程度越低

  對膨脹機來說熵增小，則說明膨脹機的膨脹效率高

  熵只有不變或增加，不會變小，即熵增原理

  透平：靠旋轉作功的一類機械

  工作原理

  絕熱等熵過程

  工質從

  ①低溫工質溫度下降50~70℃，焓降：

  ②對外作功：轉化為動能，增壓機或風機的動能

  膨脹過程與壓縮過程

  兩個過程是互逆過程

  膨脹過程：

  工質：壓力降低，焓值降低，溫度降低，對外輸出功

  壓縮過程：

  工質：壓力增加，焓值增加，溫度升高，需要外功

  4、應用領域

  兩種作用的利用：①低溫工質：空氣分離，液化裝置，航空領域

  ②回收功：（增壓輪，電機發電）高爐氣（煤氣透平發電），石化

  制冷循環：兩個等壓換熱過程，一個等溫壓縮過程，一個等熵膨脹過程如下圖：

  1~2：等溫壓縮

  2~3：等壓換熱

  3~4：等溫膨脹

  4~1：等壓換熱

  如右圖：

  2~6，3~5是等焓線

  透平膨脹機在空分中的應用：

  空分中冷量主要來自膨脹機，其他冷量來自節流

  低壓流程：90%以上的冷量來自膨脹機

  中壓流程：80%以上的冷量來自膨脹機

  高壓流程：84%以上的冷量來自膨脹機

  透平膨脹機的特點：

  ①轉速高：3~4萬轉/分，有的氣體軸承膨脹機可達70萬轉/分

  ②體積小：表面積小

  ③效率高：國產：85%~87%，國外：90%以上

  ④無機械接觸：一般軸外徑小于軸承內徑10~15微米。

  油軸承：油站：提供油潤滑油強制循環帶走摩擦熱及細小金屬屑

  氣體軸承：在軸承上打一些孔，通上氮?dú)饣蚩諝?/p>

  摩擦力小，但氣膜承載能力小，穩定性差，加工要求特別高

  磁懸浮軸承：

  5、活塞式膨脹機

  流程：高壓氣體——汽缸——膨脹作功——活塞——輸出功

  適合特點：①高壓小流量

  ②作功不連續

  ③阻力損失大

  ④機械摩擦效率低

  ⑤活塞環更換頻繁

  6、透平膨脹機分類

  ①按工作原理分：

  ②按制動方式分：

  風機制動：氣量不大的場合使用

  油制動器制動：通過改變油壓、油量

  增壓機制動：

  電機制動：

  7、透平膨脹機組

  （1）透平膨脹機體（一臺）

  （2）冷箱：膨脹機本體自帶的小冷箱

  （3）油站：

  （4）膨脹機前的過濾器：

  （5）增壓機前的過濾器：（若制動風機制動，風機有消音器）

  8、透平膨脹機流程

  （1）工質氣體氣路：膨脹端：進口管細，出口管粗

  增壓端：進口管粗，出口管細

  （2）油管路：油分離器：

  蓄能器：內部有一氣束

  （3）密封管路：密封加密封氣

  密封氣沿軸表面可形成氣封

  密封氣壓力高于油壓和高于膨脹端進氣壓力

  中高壓膨脹機中：密封氣直接排入大氣

  低壓膨脹機中：密封氣進入回流系統，通過油煙機外排

  9、透平膨脹機的結構

  （1）流通部分：冷端蝸殼，導流器（噴嘴），膨脹葉輪，擴壓器

  （2）機體部分：機身，軸承，密封

  （3）制動器：蝸殼，葉輪，擴壓器

  轉子：

  10、透平膨脹機的基本理論

  理想氣體狀態方程：

  實際氣體狀態方程：

  ①過程方程：

  理想氣體的絕熱等熵過程：

  即

  K是氣體常數，

  氣體定壓比熱容氣體定容比熱容

  實際氣體的絕熱等熵過程：

  實際氣體的絕熱非等熵過程：

  ：速度系數

  ②流量的連續性方程：

  ：質量流量

  ：氣體密度

  C：氣體速度

  A：截面面積，與C相垂直的截面面積

  11、膨脹機本體的結構

  （1）流通部分：蝸棵殼（冷端）、導流器、葉輪、擴壓器

  A．冷端蝸殼：均勻布?xì)猓鞘箽怏w均勻分布到導流器周圍。

  按作用分類：①導向蝸殼：無能量轉換（常用）

  ②無葉噴嘴：有能量轉換，即有焓降

  按截面性質分類：圓形、矩形、梯形

  蝸殼材料：鑄銅、鑄鋁、鑄鋼

  一般在1.5倍工作壓力下做強度實驗（用水等液體）在1.1倍的工作壓力下做氣密性實驗（用氣體）

  B．導流器：氣體膨脹，壓力能轉換為速度能，產生焓降要使氣體以一定角度進入工作輪

  形式可分位a.固定式：導流器葉輪是固定的

  b.可調式：固定盤、葉片、滑動盤。

  可調式導流器的組成：

  a。導流葉片：一般8片：葉片安裝在固定盤與滑動盤之間

  b．固定盤：

  c．滑動盤：

  滑動盤另一面有銷柱，銷柱與一拉桿連接，拉桿與一氣動薄膜調節閥連接每兩個葉片形成的通道成為噴嘴

  噴嘴分為：①進口段：加工制作要圓滑

  ②氣體段：主要制冷膨脹段，有收縮型、收擴型

  ③傾斜段：

  C．?dāng)U壓器：出膨脹葉輪的速度高（50m/s），速度能空分上無法利用，且摩擦損失大，以熱能傳給低溫氣體，使低溫氣體發生溫升，還是對空分不利的。采用擴壓器就是將軍、的氣體速度到5~10m/s，經擴壓器后的氣體溫度略有升高，壓力也略有升高，焓值略有升高。

  D．膨脹葉輪：

  1、膨脹葉輪分類：

  a.開式：只有葉片，輪骨，無輪盤，適應惡劣環境，效率低

  b.半開式：有輪盤和葉片+輪骨：有利于提高輪子的臨界轉速

  c.閉式：有輪盤，葉片+輪+輪骨效率高

  臨界轉速提高的好處：給工作轉速提供了更為寬的工作范圍，工作轉速與臨界轉速越接近，越易產生工震。

  2、作用：氣動工作輪中，繼續膨脹，同時把膨脹功傳遞給主軸，降低

  3、葉輪流道的組成

  a.主體段：氣體膨脹的主要部分

  b.導流段

  兩段構成了徑-軸流式葉輪。

  4、葉輪進出口速度三角形

  5、輪周功：

  向心葉輪：

  離心葉輪：

  軸流式：

  因此，通常選用向心葉輪

  6、葉輪中的流動損失

  摩擦損失：與氣體速度、葉輪流道表面加工粒度等有關

  分離損失：主要與流道的形狀有關

  二次流損失：氣體因速度的不均勻，會發生與主流式氣體相垂直的由低壓到高壓想交流的氣流

  尾跡損失：

  7、葉輪的加工

  a.鑄造：粗糙，效率低

  b.銑制：用數控機床，主軸聯動，光潔度好，效率高，輪盤與葉輪一起銑制成型，然后將輪蓋與其它釬焊

  c.整體銑制：不僅效率高，而且強度高（國內沒有）

  8、超速實驗：檢查焊縫的強度

  9、單體動平衡實驗

  二、機身

  1、機身：鑄件：主要起定位支撐的作用：

  ◇軸承進油孔：打通，與內部相通

  ◇軸承測溫孔：

  一般成45°夾角，測溫度靠軸承止推面，測溫孔不打通

  測溫元件用鉑熱電阻或預埋式：

  鉑熱電阻：允許溫度70℃

  預埋式：精確，允許100℃注意：設備檢修時要注意更換形式

  ◇密封氣進口2個

  ◇密封氣出口2個：

  A．低壓可以不設密封氣出口，使其進入油箱，通過油氣分離器外排

  B．中壓若不設置密封氣出口，因其氣量較大，在通過油氣分離器因分離不完全會帶走大量的油，使得油耗增加，因此要設出口

  ◇測速探頭插孔：1個

  ◇間隙壓力導出孔：1個與密封氣壓力稍稍大于間隙壓力

  ◇測振孔：大型膨脹機上使用：2個膨脹機上孔很多，檢修、安裝時千萬不要接錯，要確定好

  2、軸承

  用滑動軸承較多，一般是線接觸

  徑向軸承

  止推軸承：承受轉子軸向力

  一般將兩者作成整體，為止推徑向軸承

  分類：徑向軸承：按內孔形式：

  a．圓柱軸承：徑向面是圓柱的

  b．橢圓軸承徑向是橢圓的，使油膜成契行

  c．錯位軸承：由兩個半圓組成，單獨合成整圓，安裝時是錯位的

  d．可傾瓦軸承：

  e．多油葉軸承：三油葉軸承

  止推軸承的分類：

  a．斜平面軸承

  b．可傾瓦軸承：用的很少

  按軸承結構形式不同可分為：整體式：盡可能選用整體式的

  剖分式：

  3、密封

  （1）軸封：密封和主軸共同構成的軸封

  鋸齒型鉛基合金密封

  密封原理：軸旋轉起來，鋸齒嵌入鉛基合金，鉛基合金較軟，會填入軸上的凹槽，起密封作用，當此密封效果減弱時，還通過密封氣密封，是雙保險

  安裝時：鋸齒型鉛基合金間隙為5~8微米，技術水平高的可打3微米

  （2）輪蓋密封：輪蓋與密封共組成輪蓋密封：

  密封原理：漏氣進入蜜蜂，進行膨脹降壓，逐級下降，最后接近為零

  （3）輪背密封：葉輪輪背和靜密封共同構成

  靜密封：有銅環+鉛基合金組成

  密封機理：與軸封相似

  輪背密封可以減輕軸封的壓力輪背、鋸齒與靜密封間隙為10~15微米

  作用：a.防止噴嘴后氣體泄露，使氣體不能沿軸向竄動，進入軸承，避免凍壞軸承

  b.對平衡軸向推力有一定影響

  c.可有效的降低密封氣的壓力

  運行過程中要盡可能的增加增壓端的壓力，在不發生喘震的情況下，有利于減少膨脹機的軸向推力，對膨脹機運行有利

  三、制動端

  任何狀態下的該式均成立，但只有在設計參數下運行，該等式的效率最高

  增壓透平膨脹機

  對增壓透平膨脹機來說，發生喘振的條件：

  ①進入增壓機的流量小

  ②高壓比：特別大

  ③高轉速

  膨脹機的喘震是指增壓端，膨脹端不存在喘震條件，正常運行時，回流閥是全關的

  四、轉子

  1、轉子包括以下部件：

  主軸、膨脹輪、增壓輪、

  2、主軸材料：

  3、臨界轉速：分幾階，對工作有用一般是一階、二階

  對一個轉動的零件或組成件均具有其固有的臨界轉速，在臨界轉速上運行，振動大。

  一階臨界轉速為

  4、工作轉速<0.75或》1.25

  5、鋼性軸：工作轉速低于轉子的一階臨界轉速

  柔性軸：工作轉速高于轉子的一階臨界轉速

  6、軸及軸上零件對轉子臨界轉速的影響

  （1）軸的直徑D：

  （2）懸臂端的長短：長，

  （3）軸上零件的重量：重量大，重量小，

  7、主軸的結構

  裝葉輪、裝軸承、軸上止推面，三個的加工粒度要求高，它關系到軸轉動的平衡加工后要對軸進行探傷檢查

  五、油站

  1、油箱：容積的大小一般是8~10倍的油泵的體積流量

  2、油泵：（電機驅動）

  3、蓄能器：事故停車時，短期內為機器供油

  4、油冷卻器：一般管殼式的，水走管程，油走殼程

  5、油過濾器：過濾粒度10微米

  6、電加熱器：一般油溫低于15℃不允許運行

  7、油氣分離器：

  六、安全裝置

  緊急切斷閥（所有保護信號全部用于控制緊急切斷閥）

  開車前：油壓過低，連鎖緊急切斷閥是不能打開的

  報警系統：軸承溫度、供油壓力、轉速

  停車系統

  連鎖停車的順序：

  全開增壓機回流閥

  3s內關進口緊急切斷閥

  七、膨脹機的操作

  開車前的準備

  檢查膨脹機組內部，并保證清潔，清洗郵路管線系統管道

  給油箱注入GB11120-89規定的L-TSA32號汽輪機油，并達到正常油面

  檢查膨脹端，增壓端各進口管過濾器正確安裝，內部清潔

  檢查油過濾器是否清潔

  檢查各級儀、電線路裝置連接是否正確

  檢查各閥是否正確開關位置

  檢查密封氣管路安裝正確，尤其是單向閥門方向及其形式

  檢查緊急切斷閥是否靈活

  檢查噴嘴拉桿的行程

  對油路系統進行循環清晰（膨脹機處短接）

  1、開車前檢查

  a．油箱油面指示量：80%以上

  b．加溫氣體閥關閉

  c．緊急切斷閥關閉

  d．膨脹機進出口閥關閉

  e．油箱油溫15℃，否則要接通電加熱器

  f．軸承溫度：15℃，否則要升溫：采取油循環用加溫吹除系統整機加溫

  g．潤滑油系統工作正確

  h．增壓端回流閥全開

  2、開車

  a．接通密封氣源

  b．接通儀、電、控電源

  c．啟動油泵，調整油壓：

  回流閥：主要通過量調節

  節流閥：主要通過油壓調節

  d．給油冷卻器通冷卻水：（可根據實際情況順序做調整）

  e．開膨脹即出口、進口閥（順序反易沖壞波紋管：出口波紋管承壓能力有限）

  f．開增壓機出口閥、進口閥

  g．緩慢打開緊急切斷閥

  h．緩慢打開可調噴嘴的調節閥，同時逐漸關小增壓端的回流閥

  過程中密切注意軸承溫度、轉子振動、轉速、各點溫度、壓力等

  3、停車

  a．全關增壓機回流閥

  b．關閉噴嘴葉片

  c．關緊急切斷閥

  d．關膨脹端、增壓端的進口閥、出口閥

  4、停車后的處理

  a．保持密封氣、潤滑油供應，保持儀、電、控為工作狀態

  b．關進出口閥，打開噴嘴調節閥，和緊急切斷閥

  c．打開加溫吹除閥

  d．進行加溫反吹

  e．當露點低于負40度時可以關閉反吹

  f．停止?jié)櫥凸?yīng)

  g．15分鐘后停密封氣

  ......
